اجرای سرامیک خشک نما روشی است که در آن تایل یا اسلب سرامیکی به‌جای ملات‌کاری سنتی، با یک سیستم مهار و زیرسازی مکانیکی به ساختمان متصل می‌شود. این سیستم معمولاً از براکت‌ها، پروفیل‌های فلزی، اتصالات و گیره‌های مخصوص تشکیل شده است و باید بر اساس وزن تایل، ابعاد قطعات، ارتفاع ساختمان و بارهای وارد بر نما طراحی شود.
نکته اصلی این است که اجرای خشک فقط «پیچ کردن سرامیک به نما» نیست. عملکرد صحیح سیستم به طراحی مسیر انتقال بار، محل اتصال زیرسازی به ساختمان، تراز پروفیل‌ها، نوع مهار تایل، درزها و امکان حرکت نسبی اجزای نما وابسته است. به همین دلیل فاصله براکت‌ها، تعداد اتصالات یا ضخامت تایل را نمی‌توان برای تمام پروژه‌ها با یک عدد ثابت تعیین کرد.
نمای خشک سرامیک چیست؟
در اجرای سنتی نما، سرامیک یا سنگ ممکن است با ملات یا مواد چسباننده مستقیماً به سطح پشت کار متصل شود. در سیستم خشک، وزن و نیروهای وارد بر پوشش از طریق اتصالات مکانیکی و زیرسازی به بخش مناسب ساختمان منتقل می‌شوند.
در بسیاری از پروژه‌ها، اجرای مکانیکی به‌صورت نمای تهویه‌شونده طراحی می‌شود؛ یعنی میان پوشش سرامیکی و لایه پشت آن یک فضای هوایی وجود دارد. این فاصله می‌تواند امکان گردش هوا و تخلیه رطوبت را فراهم کند. با این حال «نمای خشک» و «نمای تهویه‌شونده» دقیقاً یک اصطلاح نیستند؛ تهویه‌شونده یکی از شکل‌های رایج سیستم‌های نمای خشک است.
اجزای اصلی سیستم اجرای سرامیک خشک نما
| جزء سیستم | وظیفه |
|---|---|
| براکت یا کنسول | انتقال نیرو از زیرسازی به محل اتصال طراحی‌شده در ساختمان |
| انکر و اتصال | مهار براکت یا زیرسازی به بستر |
| پروفیل‌های عمودی و افقی | تشکیل شبکه نگهدارنده پوشش نما |
| کلیپس یا مهار مکانیکی | نگه‌داشتن تایل سرامیکی روی زیرسازی |
| تایل یا اسلب پرسلانی | لایه نهایی نمای ساختمان |
| درزها و قطعات فاصله‌گذار | تنظیم فاصله قطعات و امکان تحمل حرکات طراحی‌شده |
| عایق و لایه‌های پشت نما | در صورت پیش‌بینی در سیستم، تکمیل عملکرد حرارتی و رطوبتی پوسته |
قبل از اجرای نمای خشک سرامیک چه مواردی باید مشخص شود؟
اجرای نما باید از نقشه و دیتیل شروع شود، نه از نصب پروفیل در کارگاه. مشخصات زیر باید قبل از سفارش نهایی زیرسازی و اتصالات روشن باشند:
- ابعاد، وزن و ضخامت تایل‌های سرامیکی
- جنس و وضعیت بستر یا عضو محل مهار
- ارتفاع و هندسه ساختمان
- بار باد و سایر بارهای طراحی نما
- نوع سیستم اتصال؛ نمایان، مخفی یا سیستم اختصاصی سازنده
- محل درزها، کنج‌ها، بازشوها و لبه‌های نما
- موقعیت عایق و فضای هوایی در سیستم‌های تهویه‌شونده
- روش تعویض یک تایل در زمان بهره‌برداری
ابعاد تایل به‌تنهایی برای انتخاب اتصال کافی نیست. یک اسلب بزرگ‌تر یا ضخیم‌تر می‌تواند وزن و نیروهای متفاوتی به زیرسازی منتقل کند و ممکن است به سیستم مهار متفاوتی نیاز داشته باشد.
مراحل اجرای سرامیک خشک نما
1. برداشت ابعاد و پیاده‌سازی خطوط مبنا
پیش از نصب زیرسازی باید ابعاد واقعی نما، موقعیت طبقات، بازشوها، کنج‌ها و اختلافات احتمالی سطح برداشت شود. سپس محورهای اصلی، خطوط تراز و محل تقریبی اجزای زیرسازی مطابق نقشه اجرایی روی کار مشخص می‌شوند.
اگر خطای موجود در سازه یا دیوار در همین مرحله شناسایی نشود، ممکن است هنگام نصب تایل‌ها به اختلاف عرض بند، خارج شدن صفحات از تراز یا افزایش بیش از حد فاصله زیرسازی از بستر منجر شود.
2. مشخص کردن محل براکت‌ها و نقاط اتصال
براکت‌ها محل انتقال بار میان شبکه زیرسازی و ساختمان هستند. نوع انکر، فاصله اتصالات و محل نصب آنها باید از روی طراحی سیستم تعیین شود. استفاده از یک فاصله ثابت برای همه نماها مبنای فنی مناسبی نیست؛ زیرا نیروها با ارتفاع، ابعاد تایل، وزن پوشش و شرایط پروژه تغییر می‌کنند.
همچنین باید اطمینان حاصل شود که بستر انتخاب‌شده توان پذیرش بار اتصال را دارد. مهار یک سیستم نما به سطحی که ظرفیت یا کیفیت آن بررسی نشده، می‌تواند کل مسیر انتقال بار را دچار مشکل کند.
3. نصب براکت و زیرسازی اولیه
پس از تعیین محل اتصالات، براکت‌ها مطابق نقشه نصب می‌شوند. در این مرحله کنترل شاقول، تراز و فاصله نهایی نمای تمام‌شده اهمیت زیادی دارد.
نوع فلز، پوشش ضدخوردگی، شیوه اتصال قطعات و نحوه جداسازی فلزات ناسازگار باید مطابق مشخصات سیستم و شرایط محیطی پروژه انتخاب شوند. تغییر خودسرانه جنس قطعات یا جایگزینی اتصالات با نمونه‌ای که مشخصات آن بررسی نشده، می‌تواند عملکرد طراحی‌شده را تغییر دهد.
4. نصب پروفیل‌های عمودی و افقی
پروفیل‌ها روی براکت‌ها نصب شده و شبکه اصلی نگهدارنده سرامیک را تشکیل می‌دهند. تراز این شبکه مستقیماً بر کیفیت سطح نهایی نما اثر دارد.
در سیستم‌هایی که برای حرکت حرارتی یا حرکت نسبی سازه دیتیل اتصال ثابت و لغزشی دارند، مجری باید دقیقاً از نقشه سیستم پیروی کند. قفل کردن تمام نقاطی که در طراحی باید امکان حرکت داشته باشند می‌تواند تنش‌های پیش‌بینی‌نشده‌ای در زیرسازی یا پوشش ایجاد کند.
5. اجرای عایق و فضای پشت نما در صورت نیاز
اگر سیستم به‌صورت نمای تهویه‌شونده طراحی شده باشد، لایه عایق، فضای هوایی، مسیر ورود و خروج هوا و جزئیات دفع رطوبت باید مطابق دیتیل پروژه اجرا شوند.
مسدود شدن ناخواسته فضای تهویه یا ایجاد نقاطی که آب در آنها جمع شود می‌تواند عملکرد پوسته را کاهش دهد. جزئیات پایین نما، بالای نما و اطراف پنجره‌ها در این بخش اهمیت ویژه دارند.
6. آماده‌سازی تایل‌های سرامیکی
روش آماده‌سازی تایل به سیستم مهار بستگی دارد. بعضی سیستم‌ها از کلیپس‌های نمایان استفاده می‌کنند و برخی به شیار، سوراخ زیرسطحی، قطعات متصل به پشت تایل یا ترکیبی از روش‌های مکانیکی نیاز دارند.
برش، سوراخ‌کاری یا ایجاد شیار باید دقیقاً مطابق ابعاد و محدودیت‌های اعلام‌شده برای همان سیستم انجام شود. هر نوع تایل پرسلانی الزاماً با هر نوع انکر یا مهار مخفی سازگار نیست.

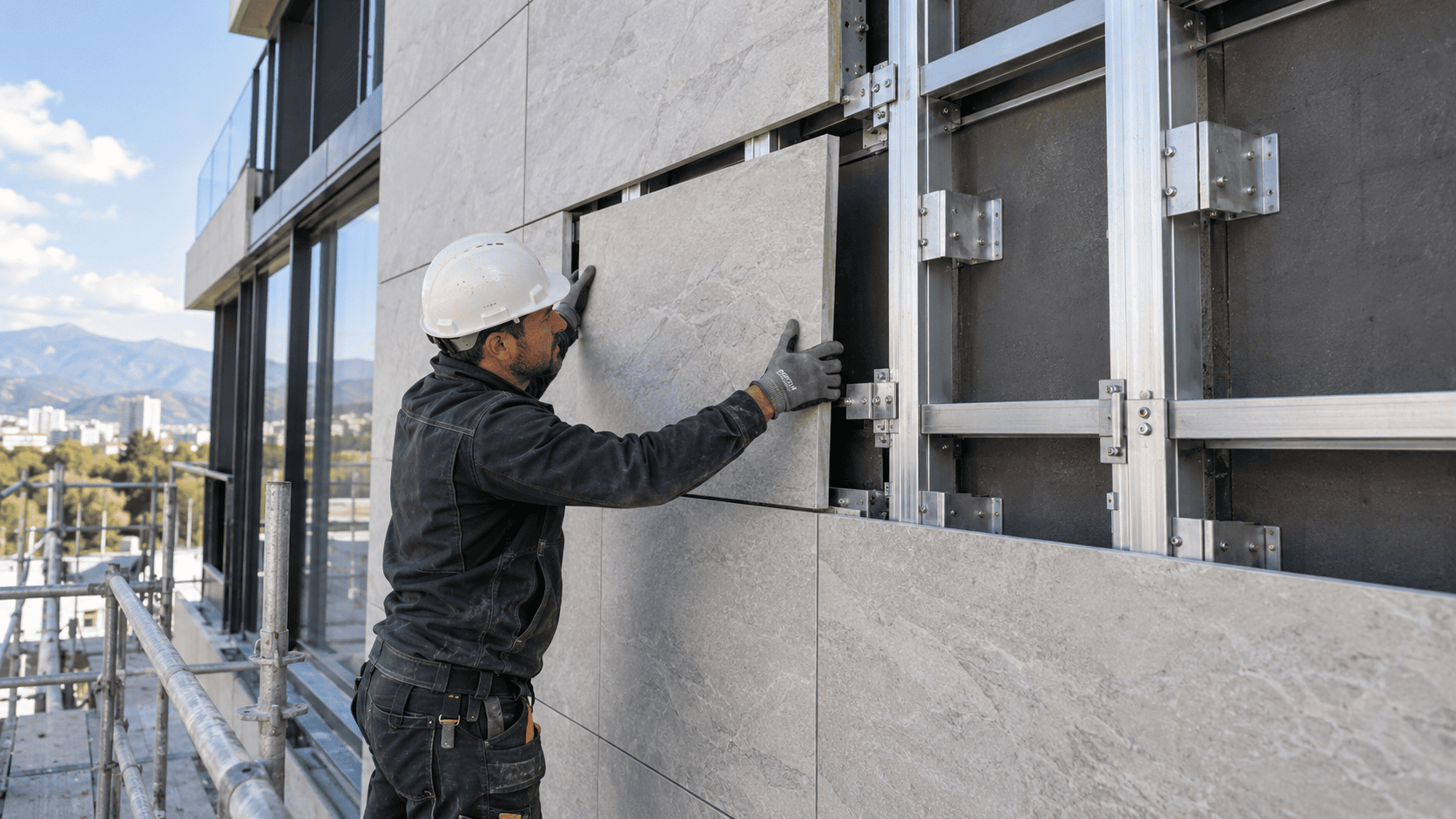

7. نصب سرامیک روی زیرسازی
نصب معمولاً از یک خط مبنای کنترل‌شده آغاز می‌شود. هر تایل روی قطعات نگهدارنده قرار گرفته و تراز، ارتفاع و فاصله آن با قطعات مجاور کنترل می‌شود.
در سیستم‌های مدولار، یکی از مزیت‌های مهم این است که هر تایل می‌تواند به‌صورت مستقل روی زیرسازی مهار شود. با این حال روش دقیق نصب، ترتیب قطعات و نوع قفل یا بست باید از دستورالعمل سیستم انتخاب‌شده پیروی کند.
8. تنظیم بندها و جزئیات کنج و بازشو
بند بین تایل‌ها فقط یک تصمیم ظاهری نیست. بندها باید با مدول نما، تلرانس تولید و نصب و حرکات پیش‌بینی‌شده هماهنگ باشند.
اطراف پنجره، جان‌پناه، کنج خارجی، کنج داخلی و محل برخورد با سایر متریال‌ها معمولاً به دیتیل اختصاصی نیاز دارد. تصمیم‌گیری لحظه‌ای در کارگاه برای این نقاط می‌تواند نظم بندها و عملکرد آب‌بندی نما را مختل کند.
9. کنترل نهایی و تحویل نما
پس از نصب باید شاقول و تراز سطح، یکنواختی بندها، سلامت تایل‌ها، کامل بودن اتصالات، جزئیات بازشوها و مسیر دفع آب کنترل شود. مستندات سیستم و نقاطی که نیاز به بازبینی دارند نیز بهتر است برای تعمیرات آینده ثبت شوند.
اتصال نمایان و اتصال مخفی در نمای خشک سرامیک
دو خانواده کلی از سیستم‌های مهار، اتصال نمایان و مخفی هستند. در اتصال نمایان، بخشی از کلیپس یا قطعه نگهدارنده از سطح نما قابل مشاهده است. در سیستم مخفی، مهار پشت یا لبه تایل قرار می‌گیرد و ظاهر نهایی یکپارچه‌تر است.
| ویژگی | اتصال نمایان | اتصال مخفی |
|---|---|---|
| مشاهده اتصال | بخشی از کلیپس قابل مشاهده است | اتصال پشت یا لبه تایل پنهان می‌شود |
| پردازش تایل | معمولاً ساده‌تر | ممکن است به شیار یا سوراخ‌کاری مخصوص نیاز داشته باشد |
| کنترل اجرا | دسترسی مستقیم‌تر به بعضی اتصالات | وابسته به دیتیل سیستم انتخاب‌شده |
| ظاهر | صنعتی‌تر یا تکنیکی | سطح یکدست‌تر |
این تقسیم‌بندی کلی است و سیستم‌های مختلف جزئیات متفاوتی دارند. انتخاب سیستم اتصال باید بر اساس طراحی نما، اندازه و مشخصات تایل، بارهای محاسباتی و مدارک فنی تولیدکننده انجام شود.
چه سرامیکی برای اجرای خشک نما مناسب است؟
انتخاب تایل فقط بر اساس طرح و رنگ صحیح نیست. محصول باید برای کاربرد خارجی و سیستم اتصال موردنظر مناسب باشد. جذب آب، مقاومت در برابر شرایط جوی، ابعاد، ضخامت، وزن، مقاومت مکانیکی و امکان ایجاد اتصال موردنظر از معیارهای فنی مهم هستند.
به‌خصوص در سیستم‌های اتصال مخفی، ضخامت تایل و روش ماشین‌کاری اهمیت زیادی دارد. یک سیستم ممکن است برای ضخامت مشخصی طراحی یا تأیید شده باشد و استفاده از همان اتصال روی تایل نازک‌تر یا متفاوت مجاز نباشد.
به همین دلیل مشخصات سیستم مهار و دیتاشیت تایل باید هم‌زمان بررسی شوند؛ نمی‌توان صرفاً از عنوان «پرسلان» نتیجه گرفت که محصول با هر سیستم نمای خشک سازگار است.
زیرسازی نمای خشک سرامیک باید چه ویژگی‌هایی داشته باشد؟
زیرسازی باید نیروهای وارد بر پوشش را از طریق یک مسیر مشخص به ساختمان منتقل کند و در عین حال امکان تنظیم سطح نهایی نما را فراهم سازد. طراحی آن می‌تواند شامل براکت، پروفیل عمودی، پروفیل افقی و اجزای اختصاصی سیستم مهار باشد.
- ظرفیت اجزا و اتصالات باید متناسب با بارهای محاسبه‌شده باشد.
- محل مهار باید از نظر کیفیت و ظرفیت بررسی شود.
- خوردگی و تماس نامناسب فلزات باید در طراحی کنترل شود.
- تراز و شاقول پروفیل‌ها پیش از نصب پوشش کنترل شود.
- حرکت حرارتی و تغییرشکل نسبی اجزا در دیتیل‌های اتصال لحاظ شود.
- تعویض و تعمیر قطعات نما در طول بهره‌برداری در نظر گرفته شود.
درزها در اجرای سرامیک خشک نما چه نقشی دارند؟
تایل، زیرسازی فلزی و ساختمان تحت تأثیر تغییر دما و تغییرشکل، رفتار کاملاً یکسانی ندارند. بنابراین سیستم باید امکان حرکت کنترل‌شده اجزا را داشته باشد.
بند بین تایل‌ها، درزهای ساختمان و نحوه طراحی اتصالات ثابت و متحرک نباید مستقل از یکدیگر دیده شوند. پوشاندن یک درز سازه‌ای با پوششی که امکان حرکت کافی ندارد می‌تواند باعث انتقال تنش به تایل یا زیرسازی شود.
تفاوت اجرای خشک با نصب سرامیک نما با چسب یا ملات
| معیار | اجرای خشک | نصب چسبی یا ملات |
|---|---|---|
| روش مهار اصلی | اتصال و زیرسازی مکانیکی | چسب یا ملات روی بستر |
| وجود زیرسازی فلزی | معمولاً دارد | معمولاً ندارد |
| امکان ایجاد فضای هوایی | در سیستم تهویه‌شونده وجود دارد | خیر |
| تعویض تایل | در سیستم مناسب می‌تواند موضعی‌تر باشد | معمولاً نیازمند جدا کردن اتصال چسبی است |
| وابستگی به طراحی اتصال | بسیار بالا | وابسته به بستر، چسب یا ملات و شرایط اجرا |
برای شناخت روش‌های چسبی پرسلان، مقاله چسب سرامیک پرسلان چیست؟ به‌صورت جداگانه به انتخاب و اجرای چسب پرداخته است.
اشتباهات رایج در اجرای نمای خشک سرامیک
- شروع زیرسازی بدون نقشه اجرایی و مدول‌بندی دقیق نما
- انتخاب فاصله براکت‌ها به‌صورت تجربی و بدون محاسبه
- مهار زیرسازی به بستر ضعیف یا بررسی‌نشده
- استفاده از تایل بدون کنترل سازگاری با سیستم اتصال
- تغییر نوع پیچ، انکر، براکت یا پروفیل بدون تأیید فنی
- نادیده گرفتن درزهای حرکتی و سازه‌ای
- قفل کردن اتصالاتی که باید اجازه حرکت کنترل‌شده داشته باشند
- عدم کنترل شاقول و تراز پیش از نصب تایل‌ها
- مسدود کردن مسیر هوای نما در سیستم تهویه‌شونده
- حل کردن جزئیات کنج و بازشو فقط در زمان اجرا
چک‌لیست کنترل اجرای سرامیک خشک نما
- نقشه Shop Drawing و دیتیل اتصال نهایی شده است.
- نوع و ضخامت تایل با سیستم مهار تطبیق دارد.
- ظرفیت محل نصب انکرها بررسی شده است.
- نوع و مشخصات براکت، پروفیل و اتصالات مشخص است.
- مدول تایل و محل بندها قبل از زیرسازی تعیین شده است.
- کنج‌ها، بازشوها و لبه‌های نما دیتیل دارند.
- تراز و شاقول زیرسازی ثبت و کنترل شده است.
- درزهای حرکتی و سازه‌ای در سیستم پوشش لحاظ شده‌اند.
- در سیستم تهویه‌شونده، مسیر هوا و تخلیه رطوبت مسدود نشده است.
- پس از نصب، اتصالات و تایل‌های آسیب‌دیده کنترل شده‌اند.
الزامات فنی اجرای نمای خشک در پروژه‌های ایران
در پروژه‌های ایران، طراحی و اجرای نمای خارجی باید علاوه بر دستورالعمل سیستم انتخاب‌شده، با مقررات و ضوابط مرتبط پروژه نیز تطبیق داده شود. ضابطه شماره ۷۱۴ با عنوان «دستورالعمل طراحی سازه‌ای و الزامات و ضوابط عملکردی و اجرایی نمای خارجی ساختمان‌ها» یکی از اسناد مرتبط با طراحی و اجرای نماست.
در نتیجه، دیتیل اتصال باید بتواند بارهای طراحی نما را از طریق یک مسیر پیوسته به ساختمان منتقل کند و حرکات و تغییرشکل‌های پیش‌بینی‌شده نیز در اتصالات دیده شوند. تعیین فاصله پروفیل، براکت یا تعداد انکر بدون محاسبات پروژه روش قابل اتکایی نیست.
