برای تعویض کارتریج شیر اهرمی ابتدا آب سرد و گرم را قطع کنید، درپوش و پیچ نگهدارنده دسته را باز کنید، اهرم و قطعات روی کارتریج را بردارید و سپس مغزی قدیمی را خارج کنید. کارتریج جدید باید از نظر قطر، پایه، پین‌های زیرین و محل قرارگیری با قطعه قبلی سازگار باشد. پس از نصب، شیر را مونتاژ کنید و پیش از استفاده نهایی، نشتی و عملکرد آب سرد و گرم را بررسی کنید.
در بیشتر شیرهای اهرمی، کارتریج یا مغزی قطعه‌ای است که مخلوط شدن آب سرد و گرم و میزان جریان را کنترل می‌کند. خرابی آن می‌تواند باعث چکه کردن شیر، سفت شدن اهرم، اختلال در تنظیم دما یا بسته نشدن کامل جریان آب شود. با این حال، همه نشتی‌های شیر اهرمی از کارتریج نیستند؛ بنابراین پیش از تعویض باید نشانه‌های خرابی را بررسی کنید.
از کجا بفهمیم کارتریج شیر اهرمی خراب شده است؟
خرابی کارتریج معمولاً با یکی یا چند مورد از نشانه‌های زیر همراه است:
- آب از خروجی شیر چکه می‌کند، حتی زمانی که اهرم کاملاً بسته است.
- دسته شیر بیش از حد سفت یا لق شده است.
- تنظیم دمای آب دشوار شده و حرکت اهرم یکنواخت نیست.
- جریان آب با بالا و پایین بردن اهرم به‌درستی تغییر نمی‌کند.
- آب از اطراف محور اهرم یا بخش بالایی شیر نشت می‌کند.
- پس از باز کردن شیر، صدای غیرعادی یا حرکت نامنظم اهرم احساس می‌شود.
اگر نشتی از محل اتصال شیلنگ‌ها، آب‌بندهای بدنه یا قسمت دیگری از شیر باشد، تعویض کارتریج لزوماً مشکل را برطرف نمی‌کند. ابتدا محل دقیق نشتی را مشخص کنید.
کارتریج شیر اهرمی چیست؟
کارتریج یا مغزی شیر اهرمی قطعه‌ای داخلی است که با حرکت دسته، میزان آب و نسبت آب سرد و گرم را کنترل می‌کند. این قطعه معمولاً داخل بدنه شیر و زیر اهرم قرار دارد.
کارتریج‌ها از نظر قطر، ارتفاع، شکل پایه، تعداد و موقعیت پین‌های زیرین و طراحی داخلی متفاوت‌اند. به همین دلیل، صرفاً مشابه بودن ظاهر شیر برای انتخاب کارتریج جایگزین کافی نیست.
جزئیات مربوط به انواع، سایز و روش تشخیص کارتریج بهتر است در مقاله اختصاصی «کارتریج شیر اهرمی چیست؟ انواع، سایز و روش تشخیص» بررسی شود. در این مقاله تمرکز اصلی روی مراحل تعویض است.
وسایل موردنیاز برای تعویض کارتریج شیر اهرمی
- کارتریج جدید سازگار با شیر
- پیچ‌گوشتی دوسو یا چهارسو متناسب با پیچ اهرم
- آچار آلن در صورت استفاده از پیچ آلن
- آچار فرانسه یا آچار مناسب مهره نگهدارنده
- دستمال یا پارچه نرم
- فرچه نرم برای پاک کردن رسوب اطراف محل نصب
- چراغ مناسب برای مشاهده داخل بدنه شیر
پیش از شروع، راه خروجی آب سینک یا روشویی را ببندید یا روی آن پارچه قرار دهید تا پیچ و قطعات کوچک داخل فاضلاب نیفتند.

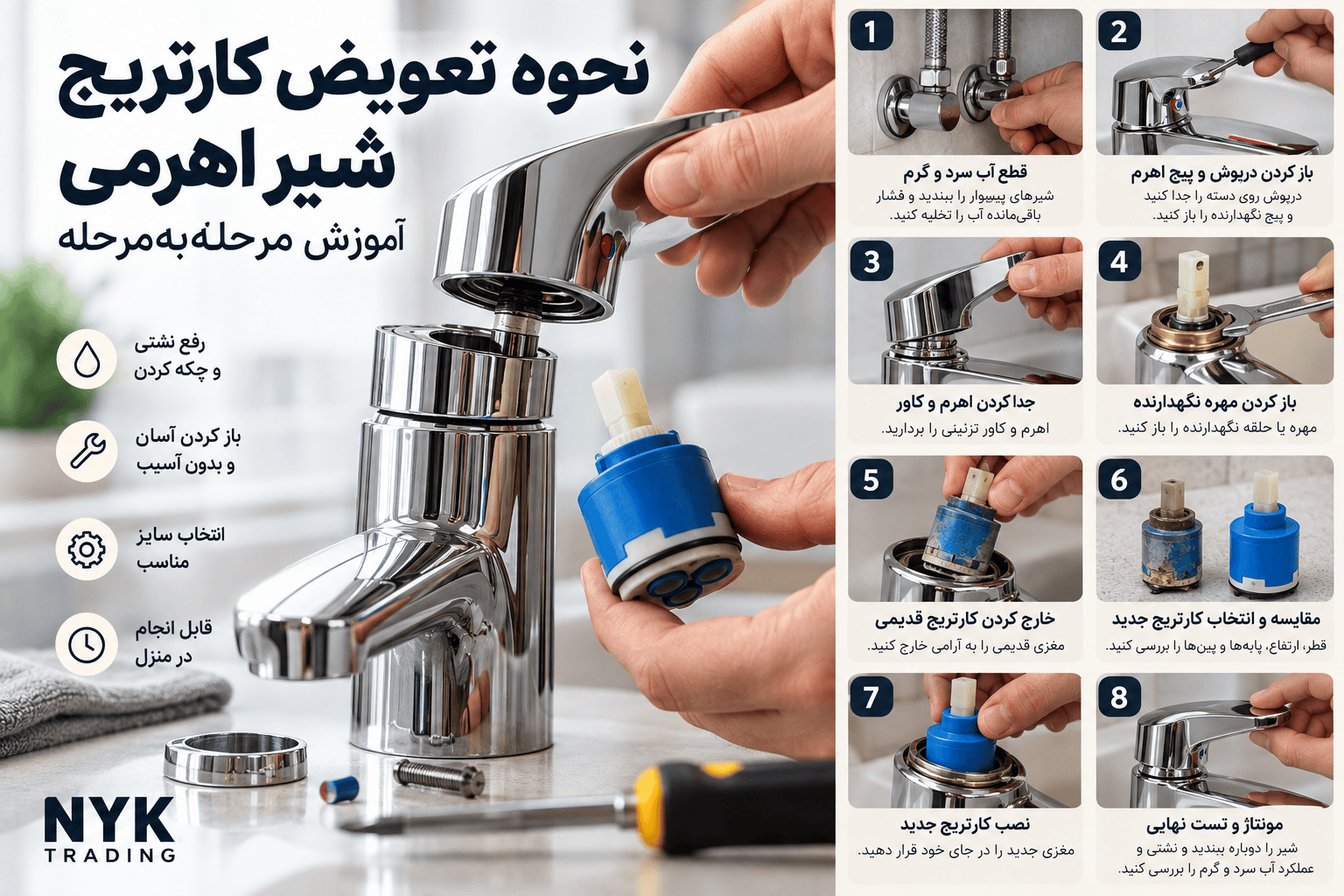

آموزش تعویض کارتریج شیر اهرمی مرحله‌به‌مرحله
مرحله اول: آب سرد و گرم را قطع کنید
شیرهای پیسوار یا شیرهای قطع‌کن زیر سینک و روشویی را ببندید. اگر شیر قطع‌کن مجزا وجود ندارد، باید آب ورودی بخش مربوط یا آب ساختمان بسته شود.
پس از بستن آب، اهرم شیر را باز کنید تا آب باقی‌مانده و فشار داخل مسیر تخلیه شود. قبل از باز کردن قطعات مطمئن شوید دیگر آب از خروجی جریان ندارد.
مرحله دوم: درپوش روی اهرم را باز کنید
در بسیاری از شیرهای اهرمی یک درپوش کوچک روی دسته وجود دارد که ممکن است علامت آب سرد و گرم نیز روی آن باشد. این درپوش را با ابزار ظریف و بدون خراش دادن سطح شیر جدا کنید.
در زیر آن معمولاً پیچ نگهدارنده دسته قرار دارد. نوع پیچ می‌تواند آلن، دوسو یا چهارسو باشد.
مرحله سوم: پیچ اهرم را باز کنید
پیچ را با ابزار مناسب شل کنید. در بعضی مدل‌ها نیازی نیست پیچ کاملاً از محل خود خارج شود و فقط شل کردن آن برای جدا شدن اهرم کافی است.
پس از باز شدن پیچ، دسته را به‌آرامی به سمت بالا بکشید. اگر اهرم به دلیل رسوب یا طولانی بودن مدت استفاده گیر کرده است، آن را با فشار و ضربه ناگهانی جدا نکنید؛ زیرا ممکن است به دسته یا محور کارتریج آسیب برسد.
مرحله چهارم: کاور و مهره نگهدارنده را بردارید
پس از برداشتن اهرم معمولاً یک کاور تزئینی روی کارتریج دیده می‌شود. این قطعه در برخی مدل‌ها با دست باز می‌شود و در بعضی دیگر نیاز به ابزار مناسب دارد.
زیر کاور، مهره یا حلقه نگهدارنده کارتریج قرار دارد. هنگام باز کردن آن مراقب پوشش سطح شیر باشید. اگر نیاز به استفاده از آچار دارید، می‌توانید یک پارچه نرم بین ابزار و قطعه قرار دهید تا احتمال خراشیدگی کاهش پیدا کند.
مرحله پنجم: کارتریج قدیمی را خارج کنید
پس از باز شدن مهره نگهدارنده، موقعیت کارتریج را قبل از خارج کردن مشاهده کنید. برخی کارتریج‌ها دارای پین یا زائده‌هایی در قسمت پایین هستند که باید داخل محل مشخصی از بدنه قرار بگیرند.
کارتریج را مستقیم به سمت بالا خارج کنید. اگر در جای خود گیر کرده است، آن را کمی به طرفین حرکت دهید؛ اما از اهرم کردن ابزار روی لبه بدنه شیر خودداری کنید.
مرحله ششم: کارتریج قدیمی را با قطعه جدید مقایسه کنید
پیش از نصب کارتریج جدید، آن را کنار قطعه قدیمی قرار دهید و موارد زیر را بررسی کنید:
- قطر کلی کارتریج
- ارتفاع قطعه
- شکل و ابعاد محور اتصال به اهرم
- تعداد و موقعیت پایه‌ها یا پین‌های زیر کارتریج
- محل ورودی آب سرد و گرم
- شکل واشرها و سطح آب‌بندی
اگر این مشخصات با هم تطابق ندارند، کارتریج را با فشار داخل شیر نصب نکنید. اختلاف جزئی در شکل پایه یا موقعیت پین‌ها می‌تواند باعث نشتی یا بسته نشدن صحیح شیر شود.
سایز کارتریج شیر اهرمی را چگونه تشخیص دهیم؟
کارتریج‌های شیر اهرمی در اندازه‌های مختلفی تولید می‌شوند و قطرهایی مانند ۲۵، ۳۵ یا ۴۰ میلی‌متر در بازار دیده می‌شوند؛ اما قطر تنها معیار انتخاب نیست.
مطمئن‌ترین روش، خارج کردن کارتریج قدیمی و مقایسه مشخصات آن با قطعه جایگزین است. اگر شماره مدل شیر یا کد کارتریج در دسترس باشد، تطبیق قطعه با اطلاعات سازنده روش دقیق‌تری خواهد بود.
اگر قرار است کارتریج را به فروشنده نشان دهید، بهتر است خود قطعه قدیمی یا عکس واضح از بالا، پایین و محور آن را همراه داشته باشید.
مرحله هفتم: محل قرارگیری کارتریج را تمیز کنید
پیش از قرار دادن قطعه جدید، داخل محل نصب را بررسی کنید. وجود ذرات، رسوب یا قطعه‌ای از واشر قدیمی می‌تواند مانع نشستن کامل کارتریج شود.
محل را با پارچه یا فرچه نرم تمیز کنید. از ابزار فلزی تیز برای خراش دادن سطح آب‌بندی داخل بدنه استفاده نکنید؛ زیرا ایجاد خراش می‌تواند باعث نشتی شود.
آیا باید داخل شیر را رسوب‌زدایی کنیم؟
اگر رسوب قابل مشاهده است، تمیزکاری باید به‌صورت کنترل‌شده انجام شود. استفاده از مواد شیمیایی بسیار قوی داخل شیر ممکن است به آب‌بندها و پوشش قطعات آسیب بزند.
اگر رسوب به حدی است که کارتریج جدید به‌درستی در محل نمی‌نشیند، ابتدا رسوب باید با روش متناسب با جنس قطعات برطرف شود.
مرحله هشتم: کارتریج جدید را نصب کنید
کارتریج جدید را مطابق موقعیت کارتریج قبلی داخل بدنه قرار دهید. پایه‌ها یا زائده‌های زیر آن باید دقیقاً در شیارها و محل‌های طراحی‌شده قرار بگیرند.
کارتریج نباید با فشار زیاد در جای خود قرار داده شود. اگر قطعه بدون نشست کامل بالا می‌ماند، دوباره جهت قرارگیری و سازگاری آن را بررسی کنید.
پس از قرار گرفتن صحیح، مهره نگهدارنده را ببندید. مهره باید به‌اندازه‌ای محکم شود که کارتریج ثابت بماند، اما سفت کردن بیش از حد می‌تواند حرکت اهرم را دشوار یا به قطعات آسیب وارد کند.
مرحله نهم: اهرم شیر را دوباره نصب کنید
کاور تزئینی را در جای خود قرار دهید، سپس اهرم را روی محور کارتریج نصب کنید. پیچ نگهدارنده را ببندید و درپوش آن را سر جای خود قرار دهید.
پیش از باز کردن آب، اهرم را چند بار حرکت دهید و مطمئن شوید آزادانه به سمت بالا، پایین، چپ و راست حرکت می‌کند.
مرحله دهم: آب را باز و شیر را آزمایش کنید
شیرهای ورودی سرد و گرم را به‌آرامی باز کنید. سپس شیر اهرمی را آزمایش کنید و موارد زیر را کنترل کنید:
- آب در حالت بسته چکه نکند.
- حرکت دسته نرم و یکنواخت باشد.
- آب سرد و گرم در جهت صحیح قرار داشته باشند.
- از زیر اهرم یا محل نصب کارتریج نشتی وجود نداشته باشد.
- میزان جریان آب با حرکت اهرم به‌درستی تغییر کند.
اگر جهت آب سرد و گرم برعکس شده است، احتمال دارد کارتریج در جهت نادرست قرار گرفته باشد. آب را دوباره ببندید و موقعیت قطعه را بررسی کنید.
چرا بعد از تعویض کارتریج شیر همچنان چکه می‌کند؟
اگر پس از نصب کارتریج جدید، چکه کردن ادامه دارد، یکی از موارد زیر را بررسی کنید:
| مشکل احتمالی | بررسی |
|---|---|
| کارتریج با مدل شیر سازگار نیست. | قطر، پایه‌ها، پین‌ها و ارتفاع قطعه را با مدل قبلی مقایسه کنید. |
| کارتریج کامل در محل ننشسته است. | جهت قرارگیری و محل پایه‌ها را بررسی کنید. |
| رسوب یا آلودگی زیر کارتریج باقی مانده است. | محل آب‌بندی را دوباره تمیز کنید. |
| واشر یا سطح آب‌بندی آسیب دیده است. | واشرهای قطعه و سطح داخلی بدنه را بررسی کنید. |
| مهره نگهدارنده بیش از حد شل یا سفت است. | مهره را متناسب با ساختار شیر تنظیم کنید. |
| منشأ نشتی کارتریج نیست. | اتصالات، شیلنگ‌ها و سایر آب‌بندهای شیر را بررسی کنید. |
تعویض کارتریج شیر ظرفشویی چگونه انجام می‌شود؟
مراحل کلی در شیر ظرفشویی نیز مشابه است: آب را قطع کنید، اهرم را باز کنید، کاور و مهره نگهدارنده را بردارید و کارتریج را تعویض کنید. تفاوت اصلی به طراحی بدنه و محل دسترسی به مغزی مربوط می‌شود.
در شیرهای شاوری، فنری یا مدل‌هایی با طراحی خاص، باز کردن دسته و کاور ممکن است متفاوت باشد. بخش شیلنگ شاوری معمولاً ارتباط مستقیمی با تعویض کارتریج ندارد و بدون نیاز نباید باز شود.
تعویض کارتریج شیر روشویی
در شیر روشویی اهرمی نیز مراحل مشابه است. فضای کوچک‌تر اطراف شیر ممکن است کار با ابزار را دشوارتر کند، اما خود کارتریج معمولاً از قسمت بالای شیر خارج می‌شود.
پیش از باز کردن شیر، اطراف روشویی را با پارچه بپوشانید تا ابزار یا قطعات فلزی به سطح کاسه آسیب نزنند.
آیا برای تعویض کارتریج باید شیر را از روی سینک باز کنیم؟
در بسیاری از شیرهای اهرمی، کارتریج از قسمت بالای بدنه قابل تعویض است و نیازی به جدا کردن کل شیر از سینک یا روشویی نیست.
اگر دسترسی به قطعات ممکن نیست، بدنه شیر طراحی خاصی دارد یا اتصال داخلی آسیب دیده است، ممکن است باز کردن کامل شیر لازم شود. در این شرایط بهتر است دستورالعمل همان مدل بررسی شود.
آیا می‌توان کارتریج شیر اهرمی را تعمیر کرد؟
در بیشتر تعمیرات خانگی، اگر کارتریج داخلی دچار فرسودگی یا خرابی شده باشد، تعویض کامل آن مطمئن‌تر از باز کردن و تعمیر اجزای داخلی است. بسیاری از کارتریج‌ها برای سرویس جزءبه‌جزء طراحی نشده‌اند.
اگر مشکل فقط به رسوب خارجی یا گیر کردن ناشی از آلودگی مربوط باشد، ممکن است تمیزکاری مشکل را برطرف کند؛ اما کارتریج ترک‌خورده، ساییده یا دارای آب‌بند فرسوده معمولاً باید تعویض شود.
اشتباهات رایج هنگام تعویض مغزی شیر اهرمی
- باز کردن شیر قبل از قطع آب
- خرید کارتریج فقط بر اساس قطر
- نصب کارتریج در جهت اشتباه
- استفاده از نیروی زیاد برای خارج کردن قطعه گیرکرده
- خراش دادن محل آب‌بندی داخل بدنه
- سفت کردن بیش از حد مهره نگهدارنده
- استفاده از انبردست مستقیم روی قطعات کروم بدون محافظ
- باز کردن قطعات اضافی که ارتباطی با تعویض کارتریج ندارند
چه زمانی تعویض کارتریج را به تعمیرکار بسپاریم؟
- شیر قطع‌کن آب بسته نمی‌شود.
- پیچ یا مهره داخلی شکسته یا شدیداً زنگ‌زده است.
- کارتریج داخل بدنه گیر کرده و بدون فشار زیاد خارج نمی‌شود.
- بدنه شیر ترک یا آسیب داخلی دارد.
- مدل کارتریج قابل شناسایی نیست.
- پس از تعویض صحیح، نشتی همچنان ادامه دارد.
- شیر از نوع توکار است و دسترسی به مکانیزم داخلی مشخص نیست.
جمع‌بندی
برای تعویض کارتریج شیر اهرمی، ابتدا آب را قطع کنید و پس از باز کردن اهرم، کاور و مهره نگهدارنده، کارتریج قبلی را خارج کنید. مهم‌ترین مرحله، انتخاب قطعه‌ای است که از نظر ابعاد، پایه و محل اتصال دقیقاً با مدل شیر سازگار باشد.
پیش از نصب کارتریج جدید، محل قرارگیری آن را تمیز کنید و قطعه را بدون فشار در جهت صحیح قرار دهید. پس از مونتاژ، آب سرد و گرم، حرکت اهرم و احتمال نشتی را آزمایش کنید. اگر کارتریج جدید سازگار است اما مشکل برطرف نمی‌شود، منشأ خرابی ممکن است در بخش دیگری از شیر باشد.
