آکس توالت فرنگی یکی از مهمترین اندازههایی است که باید قبل از خرید توالت فرنگی بررسی شود. اگر آکس محصول با محل خروجی فاضلاب ساختمان هماهنگ نباشد، ممکن است توالت به دیوار بچسبد، بیش از حد از دیوار فاصله بگیرد یا حتی بدون اصلاح لولهکشی قابل نصب نباشد.
در مدلهای رایج با خروجی کف، منظور از آکس معمولاً فاصله مرکز خروجی فاضلاب تا سطح دیوار تمامشده است. با این حال تعریف و ابعاد نصب میتواند بین مدلها متفاوت باشد؛ بنابراین بعد از اندازهگیری محل، باید عدد بهدستآمده با نقشه فنی همان توالت فرنگی تطبیق داده شود.

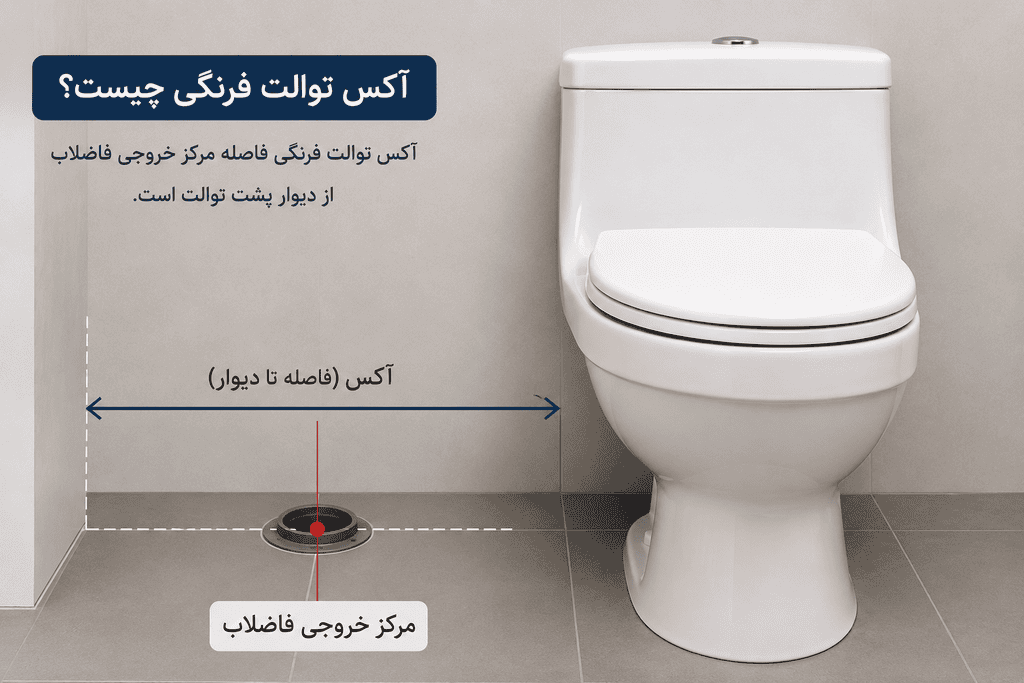

آکس توالت فرنگی چیست؟
به زبان ساده، آکس مشخص میکند مرکز خروجی فاضلاب توالت در چه فاصلهای از دیوار قرار گرفته است. این اندازه در اصطلاحات فنی بینالمللی معمولاً با عنوان Rough-in دیده میشود.
در یک توالت فرنگی زمینی با خروجی کف، مرکز خروجی کاسه باید با موقعیت خروجی فاضلاب ساختمان هماهنگ شود. اگر این دو موقعیت با یکدیگر سازگار نباشند، اتصال صحیح محصول دشوار یا غیرممکن خواهد شد.
به همین دلیل آکس فقط یک عدد روی کاتالوگ نیست؛ بلکه یکی از معیارهای اصلی سازگاری توالت فرنگی با تأسیسات موجود ساختمان است.
آکس توالت فرنگی از کجا تا کجا اندازهگیری میشود؟

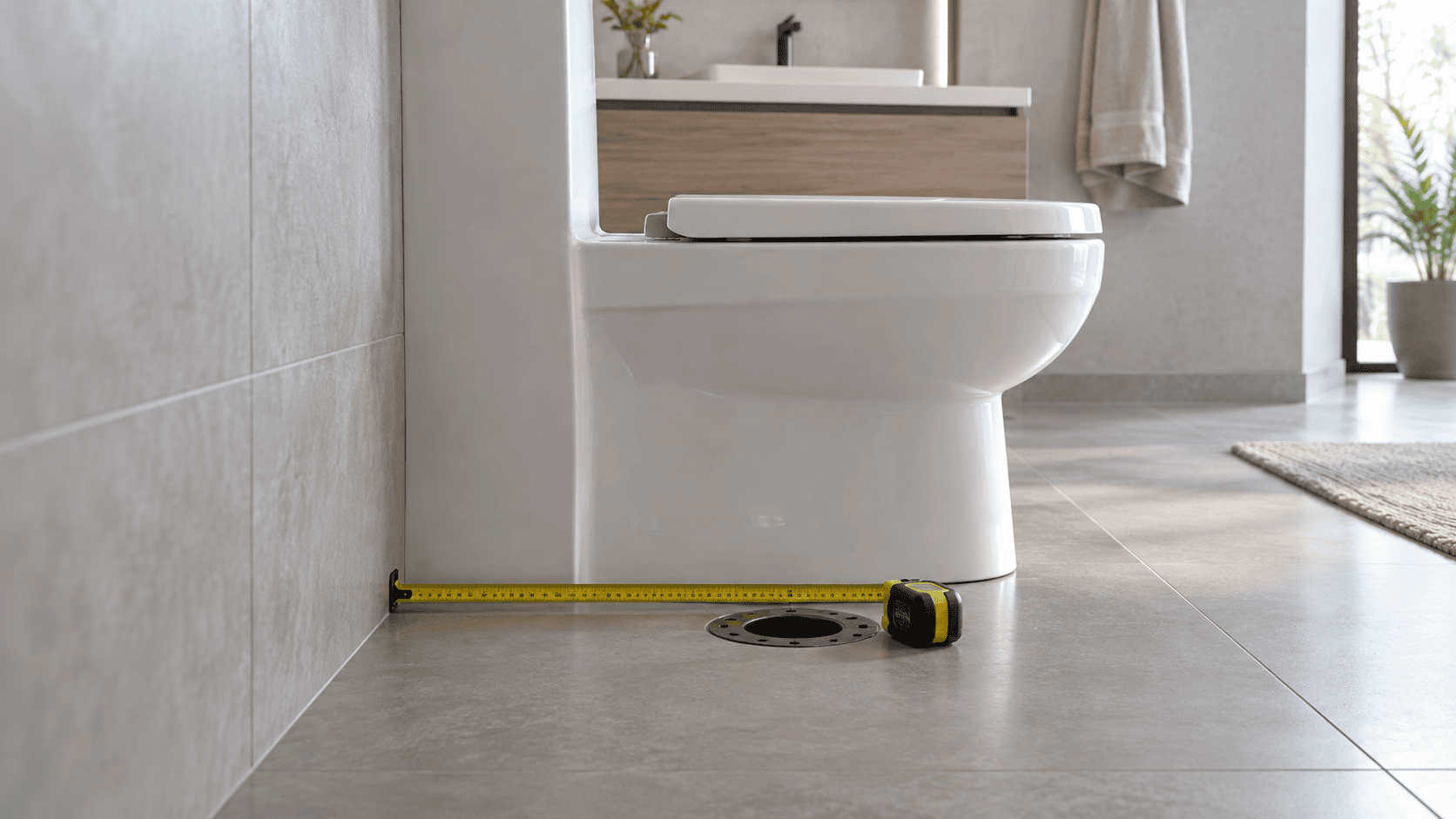

برای اندازه گیری آکس توالت فرنگی در مدلهای خروجی کف، فاصله افقی بین مرکز خروجی فاضلاب و سطح دیوار تمامشده پشت توالت اندازهگیری میشود.
دیوار تمامشده یعنی سطح نهایی دیوار بعد از اجرای کاشی، سرامیک، سنگ یا سایر پوششها. بنابراین اگر ساختمان هنوز در مرحله سفتکاری است، ضخامت نهایی پوشش دیوار باید در محاسبات لحاظ شود.
- دیوار پشت محل نصب را مشخص کنید.
- مرکز لوله یا خروجی فاضلاب کف را پیدا کنید.
- فاصله افقی مرکز خروجی تا سطح نهایی دیوار را اندازه بگیرید.
- عدد را بر حسب میلیمتر یا سانتیمتر ثبت کنید.
- عدد بهدستآمده را با Rough-in یا نقشه نصب محصول مقایسه کنید.
چرا باید آکس را از دیوار تمامشده اندازه بگیریم؟
اگر اندازهگیری از دیوار خام انجام شود و بعداً چند سانتیمتر پوشش، ملات یا کاشی به دیوار اضافه شود، فاصله واقعی خروجی از سطح نهایی تغییر میکند. همین اختلاف میتواند روی جایگیری توالت تأثیر بگذارد.
همچنین قرنیز یا المان برجسته پایین دیوار نباید به جای سطح اصلی دیوار مبنای آکس قرار گیرد. معیار اصلی نقشه نصب محصول و سطح نهایی دیوار است.
آکس استاندارد توالت فرنگی چند سانتیمتر است؟
برای آکس استاندارد توالت فرنگی نمیتوان یک عدد واحد را برای تمام محصولات اعلام کرد. در بازار ممکن است مدلهایی با آکسهای مختلف مانند حدود 20، 25 یا 30 سانتیمتر دیده شوند و در استانداردها و بازارهای دیگر نیز ابعاد متفاوتی وجود دارد.
برای مثال Rough-in حدود 305 میلیمتر یا 12 اینچ در بسیاری از توالتهای زمینی رایج است، اما محصولات دیگری با Rough-in کمتر یا بیشتر نیز تولید میشوند.
بنابراین عبارتهایی مانند «آکس استاندارد همه توالتها 30 سانتیمتر است» دقیق نیستند. عدد صحیح همیشه باید از دیتاشیت یا نقشه نصب مدل موردنظر استخراج شود.
آکس توالت فرنگی 20، 25 و 30 یعنی چه؟
وقتی در بازار گفته میشود یک توالت فرنگی دارای آکس 20، 25 یا 30 است، منظور معمولاً فاصله تقریبی مرکز خروجی کف تا دیوار تمامشده بر حسب سانتیمتر است.
| آکس اعلامشده | مفهوم تقریبی | نکته |
|---|---|---|
| آکس 20 | مرکز خروجی حدود 20 سانتیمتر از دیوار | باید با نقشه همان محصول تأیید شود |
| آکس 25 | مرکز خروجی حدود 25 سانتیمتر از دیوار | تلرانس و ابعاد بدنه مهم هستند |
| آکس 30 | مرکز خروجی حدود 30 سانتیمتر از دیوار | یکی از ابعاد رایج، نه قانون عمومی |
این اعداد برای مقایسه اولیه مفید هستند، اما برای سفارش نهایی بهتر است مقدار دقیق میلیمتری و نقشه نصب محصول بررسی شود.
اگر آکس توالت فرنگی با خروجی ساختمان یکی نباشد چه میشود؟
اختلاف بین آکس محصول و خروجی ساختمان میتواند چند حالت ایجاد کند. اگر اختلاف کم و در محدوده مجاز سیستم نصب باشد، ممکن است محصول طبق دستورالعمل سازنده قابل نصب باشد. اما اختلاف زیاد میتواند باعث شود توالت در موقعیت صحیح قرار نگیرد.
مشکلات احتمالی شامل فاصله نامناسب بدنه از دیوار، عدم تطابق خروجی، نیاز به اتصالات غیراستاندارد یا اصلاح مسیر فاضلاب است.
استفاده از تبدیلها و اتصالات برای جبران اختلاف آکس باید با احتیاط انجام شود؛ زیرا هر تغییر در مسیر فاضلاب میتواند روی ارتفاع اتصال، شیب و عملکرد تخلیه اثر بگذارد. روش مجاز باید بر اساس شرایط پروژه و دستورالعمل محصول تعیین شود.
آیا آکس بزرگتر یا کوچکتر بهتر است؟
هیچ آکسی بهطور ذاتی بهتر از دیگری نیست. آکس مناسب توالت فرنگی آکسی است که با محل خروجی فاضلاب ساختمان و مشخصات محصول هماهنگ باشد.
برای مثال اگر خروجی ساختمان در فاصله 30 سانتیمتری قرار دارد، انتخاب محصولی که برای Rough-in دیگری طراحی شده صرفاً به دلیل ظاهر یا برند میتواند نصب را پیچیده کند.
بنابراین هنگام خرید، ابتدا آکس ساختمان مشخص میشود و سپس مدلهای سازگار با آن مقایسه میشوند؛ نه برعکس.
روش اندازهگیری آکس توالت فرنگی در ساختمان نوساز
در ساختمان نوساز ممکن است هنوز کاشی یا پوشش نهایی دیوار اجرا نشده باشد. در این حالت اندازهگیری باید با در نظر گرفتن ضخامت نهایی دیوار انجام شود.
- محل سطح نهایی دیوار را مشخص کنید.
- ضخامت ملات، چسب و پوشش نهایی را در نظر بگیرید.
- مرکز لوله فاضلاب کف را نسبت به سطح نهایی اندازه بگیرید.
- قبل از کفسازی و نصب نهایی، نقشه محصول را با لولهکش تطبیق دهید.
بهتر است مدل توالت فرنگی یا حداقل Rough-in موردنیاز آن قبل از اجرای نهایی تأسیسات مشخص شده باشد تا نیاز به اصلاح بعدی کاهش پیدا کند.
روش اندازهگیری آکس در سرویس بهداشتی قدیمی
اگر توالت قدیمی هنوز نصب است، تعیین دقیق مرکز خروجی ممکن است دشوارتر باشد. در بعضی مدلها میتوان از محل پیچهای تثبیت یا نقشه محصول قبلی برای برآورد مرکز خروجی استفاده کرد، اما این روش برای همه توالتها یکسان نیست.
برای بازسازی مطمئن، بهترین روش مشاهده دقیق اتصال بعد از باز کردن محصول قبلی و اندازهگیری مرکز خروجی واقعی نسبت به دیوار تمامشده است.
اگر قرار است توالت قدیمی بدون تخریب کف تعویض شود، این اندازهگیری اهمیت بیشتری دارد؛ زیرا هدف انتخاب محصولی است که با زیرساخت موجود هماهنگ باشد.
آکس توالت فرنگی و فاصله بدنه از دیوار چه ارتباطی دارند؟
آکس و فاصله نهایی بدنه از دیوار دو مفهوم مرتبط اما متفاوت هستند. آکس موقعیت مرکز خروجی را مشخص میکند، در حالی که فاصله پشت بدنه تا دیوار به طراحی خود توالت نیز بستگی دارد.
دو توالت با Rough-in مشابه ممکن است به دلیل فرم مخزن یا بدنه، فاصله متفاوتی از دیوار داشته باشند. بنابراین فقط با دانستن آکس نمیتوان ظاهر نهایی نصب را پیشبینی کرد.
برای بررسی دقیق، باید نقشه ابعادی محصول شامل طول کلی، محل خروجی و فاصله پشت بدنه نیز مطالعه شود.
تفاوت آکس توالت فرنگی خروجی کف و خروجی دیوار
مفهوم آکس در محصولات مختلف الزاماً به یک اندازه یکسان اشاره نمیکند. در مدلهای خروجی کف یا S-trap، موقعیت خروجی نسبت به دیوار اهمیت اصلی دارد.
در مدلهای خروجی افقی یا P-trap، محل اتصال فاضلاب روی دیوار یا در ارتفاع مشخصی قرار میگیرد و ابعاد دیگری نیز وارد طراحی میشوند. به همین دلیل نباید روش اندازهگیری یک مدل S-trap را بدون بررسی نقشه به مدل P-trap تعمیم داد.
در دیتاشیت بعضی تولیدکنندگان برای مدلهای P-trap و S-trap Rough-inهای متفاوتی درج میشود. بنابراین نوع خروجی باید همزمان با عدد Rough-in بررسی شود.
آکس وال هنگ چگونه محاسبه میشود؟
در سیستم وال هنگ ساختار نصب با توالت فرنگی زمینی متفاوت است. کاسه روی استراکچر نصب میشود و خروجی، مخزن و فریم پشت دیوار یا پیشدیوار قرار میگیرند.
به همین دلیل برای وال هنگ نباید صرفاً همان مفهوم «آکس 20 یا 30» مدلهای زمینی را استفاده کرد. موقعیت لوله فاضلاب، ارتفاع خروجی، عمق فریم، فاصله پیچهای کاسه و ضخامت دیوار نهایی باید طبق نقشه استراکچر و کاسه تعیین شوند.
آیا میتوان آکس توالت فرنگی را تغییر داد؟
از نظر اجرایی امکان تغییر موقعیت خروجی فاضلاب در بعضی پروژهها وجود دارد، اما میزان دشواری آن به نوع کف، مسیر لوله، ضخامت سقف یا کف، شیب فاضلاب و شرایط ساختمان بستگی دارد.
در ساختمان نوساز اصلاح محل خروجی قبل از اجرای نهایی کف معمولاً سادهتر است. در بازسازی، جابهجایی زیاد خروجی ممکن است نیاز به تخریب کف و اصلاح لولهکشی داشته باشد.
به همین دلیل معمولاً انتخاب توالت متناسب با آکس موجود کمریسکتر از تغییر تأسیسات صرفاً برای نصب یک مدل خاص است.
اشتباهات رایج در اندازه گیری آکس توالت فرنگی
- اندازهگیری از سطح دیوار خام به جای دیوار تمامشده
- اندازه گرفتن از لبه خروجی به جای مرکز آن
- استفاده از قرنیز به عنوان مبنای اندازهگیری
- فرض کردن آکس 30 برای تمام توالتهای فرنگی
- انتخاب محصول فقط بر اساس عدد تقریبی فروشنده
- بررسی نکردن نوع خروجی P-trap یا S-trap
- ندیدن نقشه نصب قبل از خرید
- اندازهگیری سانتیمتری بدون توجه به مقدار دقیق میلیمتری
قبل از خرید توالت فرنگی این چکلیست آکس را بررسی کنید
- نوع خروجی ساختمان را مشخص کنید.
- مرکز واقعی خروجی فاضلاب را پیدا کنید.
- فاصله مرکز خروجی تا دیوار تمامشده را اندازه بگیرید.
- عدد را ترجیحاً بر حسب میلیمتر ثبت کنید.
- Rough-in محصول موردنظر را از دیتاشیت بررسی کنید.
- ابعاد کامل بدنه و فاصله پشت توالت تا دیوار را کنترل کنید.
- در صورت اختلاف، قبل از خرید با نصاب یا متخصص تأسیسات مشورت کنید.
- برای جبران اختلاف، از اتصال غیراستاندارد بدون بررسی فنی استفاده نکنید.
جمعبندی؛ آکس مناسب توالت فرنگی را چگونه انتخاب کنیم؟
آکس توالت فرنگی یکی از اولین مشخصاتی است که باید پیش از انتخاب محصول اندازهگیری شود. در مدلهای خروجی کف، این اندازه معمولاً از مرکز خروجی فاضلاب تا دیوار تمامشده محاسبه میشود.
عددهایی مانند آکس 20، 25 یا 30 فقط زمانی کاربردی هستند که با نقشه فنی همان مدل تطبیق داده شوند. هیچ عددی را نمیتوان به عنوان آکس استاندارد تمام توالتهای فرنگی در نظر گرفت.
بهترین روش این است که ابتدا آکس واقعی ساختمان اندازهگیری شود، سپس نوع خروجی و ابعاد محصول بررسی شوند و در نهایت مدلی انتخاب شود که بدون اصلاح غیرضروری تأسیسات با محل نصب هماهنگ باشد.
